| উৎপত্তি স্থল | চীন |
| পরিচিতিমুলক নাম | Dawnergy |
| সাক্ষ্যদান | CE/TELCORDIA |
| মডেল নম্বার | GYTS-12/24/48/96/144 G652D |
প্রস্তাবিত ক্যাবলগুলি নিম্নলিখিত মান অনুযায়ী ডিজাইন, উত্পাদন এবং পরীক্ষা করা হয়ঃ
| আইইসি ৬০৭৯৪-১-১ | অপটিক্যাল ফাইবার ক্যাবল-পার্ট ১-১ঃ সাধারণ স্পেসিফিকেশন-সাধারণ |
| আইইসি ৬০৭৯৪-১-২ | অপটিক্যাল ফাইবার ক্যাবল-পার্ট ১-২: সাধারণ স্পেসিফিকেশন-অপটিক্যাল ক্যাবল পরীক্ষার মৌলিক পদ্ধতি |
| আইইসি ৬০৭৯৪-৩ | অপটিক্যাল ফাইবার ক্যাবল-পার্ট ৩ঃ সেকশনাল স্পেসিফিকেশন-বাইরের ক্যাবল |
3. ক্যাবল সনাক্তকরণ
2.1 ফাইবার রঙের কোড
| না, না। | 1 | 2 | 3 | 4 | 5 | 6 |
| রঙ | নীল | কমলা | সবুজ | বাদামী | গ্রে | সাদা |
| না, না। | 7 | 8 | 9 | 10 | 11 | 12 |
| রঙ | লাল | কালো | হলুদ | ভায়োলেট | গোলাপী | অ্যাকোয়া |
2.2 লস টিউব (LT) এবং ফিলার রড (FR) রঙের কোড
| ফাইবারের সংখ্যা | এলিমেন্ট নং. | |||||||||||
| 1 | 2 | 3 | 4 | 5 | 6 | 7 | 8 | 9 | 10 | 11 | 12 | |
| 12 | LT | LT | এফআর | এফআর | এফআর | |||||||
| 24 | LT | LT | LT | LT | এফআর | |||||||
| 48 | LT | LT | LT | LT | এফআর | |||||||
| 96 | LT | LT | LT | LT | LT | LT | LT | LT | ||||
| 144 | LT | LT | LT | LT | LT | LT | LT | LT | LT | LT | LT | LT |
"এলটি" মানে "লস টিউব"; "এফআর" মানে "ফিলার রড"।

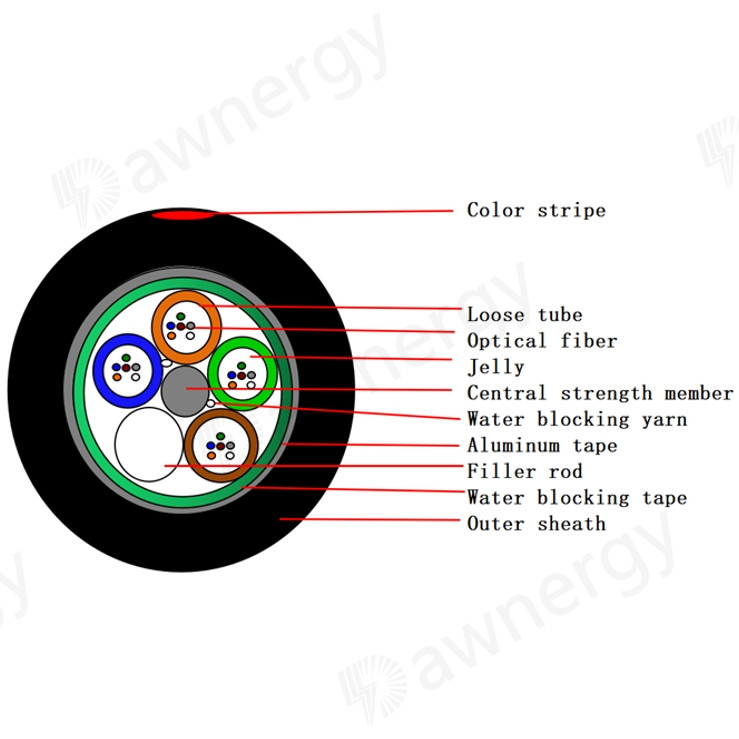

| পয়েন্ট | বিষয়বস্তু | মূল্য | ||||
| 12 | 24 | 48 | 96 | 144 | ||
| স্লো টিউব | সংখ্যা | 2 | 4 | 4 | 8 | 12 |
| বাইরের ব্যাসার্ধ (মিমি) | 1.9 | 1.9 | 2.1 | 2.1 | 2.1 | |
| বেধ ((মিমি) | 0.3 | |||||
| উপাদান | পিবিটি | |||||
| পানি বন্ধ করা | টিউব ফিলিং কম্পাউন্ড | |||||
| ফিলার | উপাদান | পিপি | ||||
| সংখ্যা | 3 | 1 | 1 | 0 | 0 | |
|
ফাইবার গণনা প্রতি টিউব |
G.652D | 6 | 6 | 12 | 12 | 12 |
| কেন্দ্রীয় শক্তি সদস্য | উপাদান | ইস্পাত তার | ||||
| ব্যাসার্ধ (মিমি) | 1.4 | 1.4 | 1.6 | 2.0 | 2.0 | |
| পিই স্তর ব্যাসার্ধ (মিমি) | - | - | - | 3.6 | 6.2 | |
| পানি বন্ধ করা | উপাদান | জলরোধী যন্ত্রপাতি & জলরোধী টেপ | ||||
| বাহ্যিক আবরণ | উপাদান | এইচডিপিই | ||||
| রঙ | কালো | |||||
| বেধ (মিমি) | 1.7±0.2 | |||||
| তারের ব্যাসার্ধ ((মিমি) আনুমানিক | 9.8±0.3 | 9.8±0.3 | 10.4±0.3 | 12.4±0.3 | 15.০±০3 | |
| তারের ওজন ((kg/km) approx. | ৮০±৫% | ৮৪±৫% | ৯৬±৫% | ১৪৩±৫% | ১৯৯±৫% | |
5ক্যাবলযুক্ত অপটিক্যাল ফাইবারের পারফরম্যান্স
ক্যাবলযুক্ত অপটিক্যাল ফাইবারের পারফরম্যান্স (ITU-T Rec. G.652D)
| পয়েন্ট | স্পেসিফিকেশন |
| ফাইবারের ধরন | একক মোড |
| ফাইবার উপাদান | ডোপড সিলিকা |
|
ক্ষয় হ্রাস সহগ @ 1310 nm @ ১৫৫০ এনএম |
√ ≤ ০.৩৫ ডিবি/কিমি √ ≤ ০.২১ ডিবি/কিমি |
| ক্যাবল কাট-অফ তরঙ্গদৈর্ঘ্য | ∙ ≤১২৬০ nm |
| শূন্য বিচ্ছিন্নতার তরঙ্গদৈর্ঘ্য | 1300 ~ 1324 nm |
| শূন্য বিচ্ছিন্নতার ঢাল | ¥≤ ০.০৯২ পিএস/এনএম2.km) |
| পিএমডি | √≤0.2 পিএস/কিমিঅর্ধেক |
| মোড ক্ষেত্রের ব্যাসার্ধ @ 1310 nm | 8.7 ~ 9.5 উম |
| কোর/ক্ল্যাড কনসেন্ট্রিসিটি ত্রুটি | √ ≤ 0.6 এমএম |
| আচ্ছাদনের ব্যাসার্ধ | ১২৫±১ এমএম |
| আচ্ছাদনের অ-বৃত্তাকারতা | ¥≤১.০% |
| প্রাথমিক লেপের ব্যাসার্ধ | ২৫০±১৫ এমএম |
6অপটিক্যাল ফাইবার ক্যাবলের পারফরম্যান্স
6.১ ক্যাবলের বাঁকন ব্যাসার্ধঃ ১০x ক্যাবলের ব্যাসার্ধ (স্ট্যাটিক)
20 x ক্যাবল ব্যাসার্ধ (গতিশীল)
6.২ অ্যাপ্লিকেশন তাপমাত্রা পরিসীমা
| অপারেটিং তাপমাত্রা পরিসীমা | : -৪০oসি থেকে +৭০oসি |
| সঞ্চয় / পরিবহন তাপমাত্রা পরিসীমা | : -৪০oসি থেকে +৭০oসি |
| ইনস্টলেশনের তাপমাত্রা পরিসীমা | : -৪০oসি থেকে +৭০oসি |
6.3 যান্ত্রিক ও পরিবেশগত পারফরম্যান্স পরীক্ষা
| S/N | পয়েন্ট | পরীক্ষার পদ্ধতি | অনুমোদনের শর্ত |
| 1 | টান শক্তি IEC 794-1-E1 |
- লোডঃ 1500N লোডের অধীনে তারের দৈর্ঘ্যঃ 50 মিটার - লোডিং সময়ঃ ≥1 মিনিট। |
- পরীক্ষার পর ক্ষতির পরিবর্তন≤0.1 dB@1550 nm -ফাইবার স্ট্রেন≤0.6% - কোন ফাইবার ব্রেক এবং কোন sheath ক্ষতি |
|
2 |
ক্রাশ টেস্ট IEC 794-1-E3 |
- লোডঃ 1000N/100 মিমি - লোড সময়ঃ ≥1 মিনিট। |
- পরীক্ষার পর ক্ষতির পরিবর্তন≤0.1 dB@1550 nm - কোন ফাইবার ব্রেক এবং কোন sheath ক্ষতি |
|
3 |
ধাক্কা পরীক্ষা IEC60794-1-21-E4 |
- আঘাতের উচ্চতাঃ ১ মিটার - ইম্প্যাক্ট ওজনঃ 20J - প্রভাব পয়েন্টঃ 3 -প্রতি পয়েন্টের সময়ঃ 1 - ব্যাসার্ধঃ ৩০০ মিমি |
-ক্ষতির পরিবর্তন ≤ 0.1 dB@1550 nm - কোন ফাইবার ব্রেক এবং কোন sheath ক্ষতি |
|
4 |
পুনরাবৃত্তি বাঁক IEC 794-1-E6 |
- লোডঃ 150N - ফ্লেক্সিং রেটঃ 2 সেকেন্ড / চক্র -চক্রের সংখ্যাঃ ২৫ |
- ক্ষতির পরিবর্তন ≤ 0.1 ডিবি @1550 এনএম - কোন ফাইবার ব্রেক এবং কোন sheath ক্ষতি |
|
5 |
টর্শন আইইসি ৭৯৪-১-ই৭ |
-দৈর্ঘ্যঃ ১ মিটার - লোডঃ 150N -টুইস্ট কোণঃ ±90° -চক্রের সংখ্যাঃ ১০ |
- ক্ষতির পরিবর্তন≤0.1 ডিবি @1550 এনএম - কোন ফাইবার ব্রেক এবং কোন sheath ক্ষতি |
|
6 |
জল অনুপ্রবেশ পরীক্ষা IEC 794-1-F5B |
- জলের উচ্চতাঃ ১ মিটার - নমুনা দৈর্ঘ্যঃ 3 মিটার - পরীক্ষার সময়ঃ 24 ঘন্টা |
-ক্যাবলের বিপরীত প্রান্ত থেকে কোন পানি ফাঁস হবে না। |
|
7 |
তাপমাত্রা সাইক্লিং পরীক্ষা IEC 794-1-F1 |
- তাপমাত্রা ধাপঃ +20°C→-40°C→+70°C→+20 °C - প্রতিটি ধাপে সময়ঃ 12 ঘন্টা -চক্রের সংখ্যাঃ ২ |
- ক্ষতির পরিবর্তন ≤ 0.05dB @1550 nm - কোন ফাইবার ব্রেক এবং কোন sheath ক্ষতি - কোন ক্ষতি নেই |
|
8 |
যৌগিক প্রবাহ আইইসি ৭৯৪-১৪-ই১৪ |
- নমুনার দৈর্ঘ্যঃ ৩০ সেমি -Temper: 70°C ± 2°C - সময়ঃ ২৪ ঘন্টা |
- কোন যৌগিক প্রবাহ নেই |
7.1 প্রতিটি ক্যাবল দৈর্ঘ্য একটি লোহা কাঠের ড্রাম উপর ঘূর্ণিত হয়েছে।
7.2 স্ট্যান্ডার্ড ড্রাম দৈর্ঘ্য 4000m ± 2% বা গ্রাহকের আদেশ
7.৩ প্লাস্টিকের বুফার শীট দিয়ে ঢেকে রাখা।
7.4 শক্ত কাঠের ব্যাটেন দিয়ে সিল করা।
7.5 পরীক্ষার জন্য কমপক্ষে ৩ মিটার ক্যাবলের অভ্যন্তরীণ প্রান্ত সংরক্ষণ করা উচিত।
দ্রষ্টব্যঃ মান D D সিলের মাত্রা অন্তর্ভুক্ত করে।
