ফাইবার অপটিক ক্যাবল আউটডোর ফাইবার অপটিক ক্যাবল ADSS
  • ফাইবার অপটিক ক্যাবল আউটডোর ফাইবার অপটিক ক্যাবল ADSS
ফাইবার অপটিক ক্যাবল আউটডোর ফাইবার অপটিক ক্যাবল ADSS

ফাইবার অপটিক ক্যাবল আউটডোর ফাইবার অপটিক ক্যাবল ADSS

উৎপত্তি স্থল চীন
পরিচিতিমুলক নাম Dawnergy
মডেল নম্বার ADSS
পণ্যের বিবরণ
পণ্য:
ফাইবার অপটিক তারের
ব্র্যান্ড:
ডনার্জি
ফাইবার গণনা:
24
আলগা টিউব:
3
Max. সর্বোচ্চ span স্প্যান:
150
ইনস্টলেশন স্তব্ধ:
≥1.0
তারের কাঠামো:
১+৬
টিউব প্রতি ফাইবার সংখ্যা:
8
কেন্দ্রীয় শক্তি সদস্য:
এফআরপি
বিশেষভাবে তুলে ধরা:

এডিএসএস ফাইবার অপটিক ক্যাবল

,

বহিরঙ্গন ফাইবার অপটিক ক্যাবল

,

আউটডোর ফাইবার অপটিক ক্যাবল এডিএসএস

পেমেন্ট ও শিপিংয়ের শর্তাবলী
পরিশোধের শর্ত
এল/সি, ডি/এ, ডি/পি, টি/টি
পণ্যের বর্ণনা

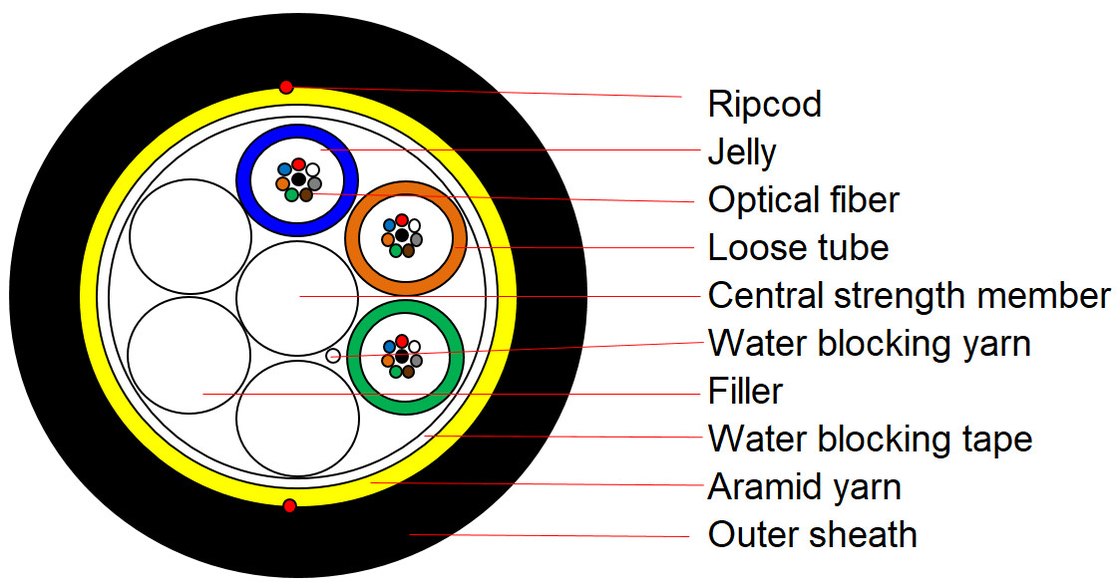

1ক্যাবলক্রস-সেকশন

ফাইবার অপটিক ক্যাবল আউটডোর ফাইবার অপটিক ক্যাবল ADSS

স্কেল না, রঙ শুধুমাত্র দেখানোর জন্য, বাস্তব পণ্য রঙ হিসাবে একই হতে পারে না

2ক্যাবলের বর্ণনা

ফ্রি টিউব নির্মাণ, জেলি ভরা টিউব, উপাদান (টিউব এবং ফিলার যদি প্রয়োজন হয়) অ-ধাতব কেন্দ্রীয় শক্তি সদস্যের চারপাশে স্থাপন, ক্যাবল কোর বাঁধতে ব্যবহৃত পলিস্টার গার্ন,জলরোধী টেপ, আরামাইড সুতা, ২ টি রিপকর্ড, এবং তারপর পিই বাইরের গর্ত।



3ফাইবার এবং টিউব রঙ

3.১ ফাইবারের রঙের কোড ১ নং নীল থেকে শুরু হয়।

না, না। 1 2 3 4 5 6
রঙ নীল কমলা সবুজ বাদামী গ্রে সাদা
না, না। 7 8
রঙ লাল কালো

3.২ টিউব রঙের কোড ১ নং নীল থেকে শুরু হয়।

না, না। 1 2 3
রঙ নীল কমলা সবুজ

3.3ফিলার রঙ প্রাকৃতিক।

4কাঠামোর পরামিতি

পয়েন্ট

বিষয়বস্তু

ইউনিট

মূল্য
ফাইবারের সংখ্যা সংখ্যা / 24
তারের কাঠামো / / ১+৬
টিউব প্রতি ফাইবার সংখ্যা সংখ্যা / 8
স্লো টিউব সংখ্যা / 3
কেন্দ্রীয় শক্তি সদস্য উপাদান / FRP
তারের ব্যাসার্ধ ±0.5 মিমি 10.4
ক্যাবলের ওজন ±10% কেজি/কিমি 78
আবহাওয়া / / এনইএসসি লাইট
সর্বাধিক স্প্যান / m 150
ইনস্টলেশন স্যাগ / % ≥ ১0

দ্রষ্টব্যঃ পরিমাপ এবং অনুমোদন ছাড়াই মানগুলি নামমাত্র মান।

5যান্ত্রিক ও পরিবেশগত পারফরম্যান্স

পয়েন্ট বিষয়বস্তু মূল্য
সর্বাধিক টান চাপ এমএটি ৪০০০ এন
এমওটি ৩০০০ এন
সর্বাধিক পেষণ প্রতিরোধের স্বল্পমেয়াদী ১৫০০ এন/১০০ মিমি
ন্যূনতম বাঁকা ব্যাসার্ধ ইনস্টলেশন 20 x তারের ব্যাসার্ধ
অপারেশন 10 x তারের ব্যাসার্ধ
তাপমাত্রা পরিসীমা অপারেশন -২০°সি ~ +৭০°সি
ইনস্টলেশন -১০°সি ~ +৬০°সি
সঞ্চয়স্থান/পরিবহন -২০°সি ~ +৭০°সি

6প্রধান যান্ত্রিক ও পরিবেশগত কর্মক্ষমতা পরীক্ষা

পয়েন্ট

টিইস্টএমইথোড

অনুমোদনের শর্ত

টান শক্তি

আইইসি ৬০৭৯৪-১-২১-ই১

- লোডঃ এমএটি

- তারের দৈর্ঘ্যঃ ≥ 50 মিটার

- লোডিং সময়ঃ 1 মিনিট

- ফাইবার স্ট্রেন পাউন্ড 0.33%

- পরীক্ষার পর ক্ষতির পরিবর্তন £ 0.1dB@1550nm।

- কোন ফাইবার ব্রেক এবং কোন sheath ক্ষতি.

- লোডঃ এমওটি

- তারের দৈর্ঘ্যঃ ≥ 50 মিটার

- লোডিং সময়ঃ 10 মিনিট

- ফাইবার স্ট্রেন পাউন্ড 0.05%.

- ক্ষতির পরিবর্তন £ 0.1dB@1550nm.

- কোন ফাইবার ব্রেক এবং কোন sheath ক্ষতি.

ক্রাশ টেস্ট

আইইসি ৬০৭৯৪-১-২১-ই৩

- লোডঃ স্বল্পমেয়াদী ক্রাশ

- লোডিং সময়ঃ 1 মিনিট

- পরীক্ষার পর ক্ষতির পরিবর্তন £ 0.1dB@1550nm।

- কোন ফাইবার ব্রেক এবং কোন sheath ক্ষতি.

টর্শন

আইইসি ৬০৭৯৪-১-২১-ই৭

- দৈর্ঘ্যঃ ১ মিটার

- বাঁকানো কোণঃ ±180°

- চক্রের সংখ্যাঃ ১০

- পরীক্ষার পর ক্ষতির পরিবর্তন £ 0.1dB@1550nm।

- কোন ফাইবার ব্রেক এবং কোন sheath ক্ষতি.

ক্যাবল বাঁক

IEC 60794-1-21-E11A

- ম্যান্ড্রেলের ব্যাসার্ধঃ 20 x ওডি

- ঘুরার সংখ্যা:4

- চক্রের সংখ্যাঃ3

- পরীক্ষার পর ক্ষতির পরিবর্তন £ 0.1dB@1550nm।

- কোন ফাইবার ব্রেক এবং কোন sheath ক্ষতি.

জল প্রবেশ

আইইসি ৬০৭৯৪-১-২২-এফ৫

- পানির উচ্চতাঃ ১ মিটার

- নমুনা দৈর্ঘ্যঃ 3 মিটার

- সময়ঃ ২৪ ঘন্টা

 - ক্যাবলের বিপরীত প্রান্ত থেকে কোন পানি ফুটো নেই।

তাপমাত্রা চক্র

আইইসি ৬০৭৯৪-১-২২-এফ১

- তাপমাত্রাঃ -30°C~+70°C

- প্রতিটি ধাপের সময়ঃ ১২ ঘন্টা

- চক্রের সংখ্যাঃ ২

- ক্ষতির পরিবর্তন £ 0.1dB/km @1550nm.

- কোন ফাইবার ব্রেক এবং কোন sheath ক্ষতি.



7অপটিক্যাল ফাইবার

পয়েন্ট বিষয়বস্তু মূল্য
G.652D অপটিক্যাল বৈশিষ্ট্য
হ্রাস @1310nm ≤0.35 ডিবি/কিমি
@1550nm ≤0.22 ডিবি/কিমি
ছড়িয়ে পড়া @১২৮৮এনএম১৩৩৯এনএম ≤3.5ps/ ((nm·km)
@1550nm ≤18ps/ ((nm·km)
শূন্য-বিচ্যুতি তরঙ্গদৈর্ঘ্য ১৩০২nm ∙ ১৩২৪nm
শূন্য-বিচ্যুতির ঢাল ≤0.092ps/nm2·কিমি)
মোড ক্ষেত্রের ব্যাসার্ধ (এমএফডি) @1310nm 9.1±0.4μm
@1550nm 10.4±0.5μm
আচ্ছাদনের ব্যাসার্ধ 125.0 ± 0.7 মিমি
আচ্ছাদনের অ-বৃত্তাকারতা ১.০%
কোর/ক্ল্যাসিং কনসেন্ট্রিসিটি ত্রুটি ০.৬ মিলিমিটার পাউন্ড
লেপের ব্যাসার্ধ (বর্ণহীন) 245 ± 10 মিমি
লেপ/ক্ল্যাসিং কনসেন্ট্রিসিটি ত্রুটি ১২ মিলিগ্রাম পাউন্ড
ক্যাবল কাট অফ তরঙ্গদৈর্ঘ্য λcc(nm ≤1260nm
ম্যাক্রো বন্ডিং ক্ষতি @1550nm (100turns;Φ60mm) ≤0.05 ডিবি
প্রুফ স্ট্রেস লেভেল ≥১০০ কেপিএসআই
লিংক পোলারাইজেশন ডিসপারশন (পিএমডি)Q) ≤0.1ps/কিমিঅর্ধেক
পোলারাইজেশন মোড বিচ্ছিন্নতা (ব্যক্তিগত) ≤0.2ps/কিমিঅর্ধেক
