24 কোর 150M স্প্যান ADSS স্ব-সমর্থন ফাইবার অপটিক ক্যাবল



এডিএসএস ক্যাবল হল একটি ফাইবার অপটিক ক্যাবল যা ধাতব পরিবাহী উপাদান ধারণ না করে কাঠামোর মধ্যে নিজেকে সমর্থন করার জন্য যথেষ্ট শক্তিশালী।একক মোড এবং মাল্টিমোড উভয় ফাইবার সর্বোচ্চ 144 ফাইবার সহ ADSS তারের মধ্যে সাজানো যেতে পারেএডিএসএস ফাইবার অপটিক ক্যাবলটি স্থানীয় এবং ক্যাম্পাস নেটওয়ার্ক লুপ আর্কিটেকচারে পল-টু-বিল্ডিং থেকে শহর-টু-শহর ইনস্টলেশনে বাইরের প্ল্যান্ট এরিয়াল এবং ডক্ট অ্যাপ্লিকেশনগুলির জন্য ডিজাইন করা হয়েছে।ক্যাবলিং সিস্টেম যা তারের অন্তর্ভুক্ত, সাসপেনশন, ব্ল্যাক-এন্ড এবং টার্মিনেশন কেসগুলি উচ্চ নির্ভরযোগ্য পারফরম্যান্সের সাথে একটি বিস্তৃত ট্রান্সমিশন সার্কিট অবকাঠামো সরবরাহ করে।



এডিএসএস তারের কাঠামো দুটি শ্রেণীতে বিভক্ত করা যেতে পারেঃ কেন্দ্রীয় টিউব কাঠামো এবং স্ট্র্যাংড কাঠামো। একটি কেন্দ্রীয় টিউব নকশায়,ফাইবারগুলি একটি নির্দিষ্ট দৈর্ঘ্যের মধ্যে জল-ব্লকিং উপকরণ দিয়ে ভরা একটি পিবিটি লস টিউব মধ্যে স্থাপন করা হয়তারপর তারা পছন্দসই প্রসার্য শক্তি অনুযায়ী aramid yarn সঙ্গে আবৃত এবং PE (≤110KV বৈদ্যুতিক ক্ষেত্রের শক্তি) বা AT (≥100KV বৈদ্যুতিক ক্ষেত্রের শক্তি) sheath সঙ্গে extruded হয়।এই কাঠামোটি ছোট ব্যাসার্ধ এবং হালকা ওজনের বৈশিষ্ট্যযুক্ত তবে এর দৈর্ঘ্য সীমিত.

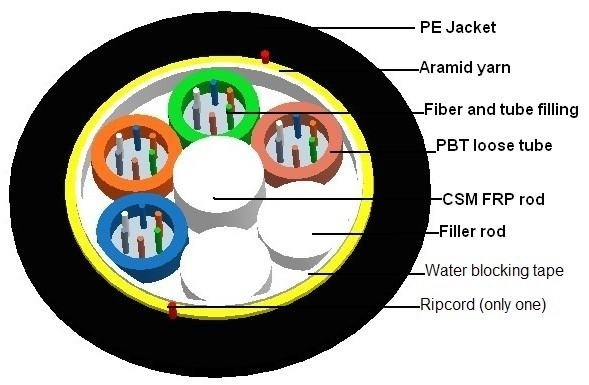

একটি স্ট্রেনড স্ট্রাকচার ডিজাইনে, অভ্যন্তরীণ অপটিক্যাল ফাইবার এবং জল-ব্লকিং গ্রীস ফাইবার লস টিউব যোগ করা হয়,এবং কেন্দ্রীয় শক্তিশালীকরণ (সাধারণত FRP) এর চারপাশে বিভিন্ন মুক্ত টিউব ঘূর্ণিত হয়. বাকি অংশগুলি মূলত কেন্দ্রীয় টিউব কাঠামোর অনুরূপ। এই ধরণের দীর্ঘতর ফাইবার দৈর্ঘ্য পেতে সক্ষম। যদিও ব্যাসার্ধ এবং ওজন তুলনামূলকভাবে বড়, তবে এটি একটি বড় ফাইবার কাঠামো তৈরি করতে পারে।এই কাঠামোর সাথে এডিএসএস তারগুলি বড় স্প্যান অ্যাপ্লিকেশনগুলির জন্য আরও ভালভাবে স্থাপন করা হয়.
