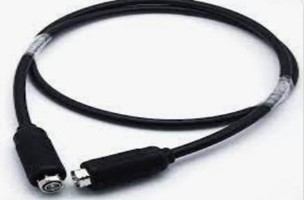

HCAHY(Z)-50-9 জাম্পার ক্যাবল IP68 RoHS সুপার নমনীয়

উৎপত্তি স্থল	চীন
পরিচিতিমুলক নাম	Dawnergy

পণ্যের বিবরণ

তারের ধরন:

Hcahy (z) -50-9 (1/2 "সুপার নমনীয়)

আইপি সুরক্ষা ক্লাস:

আইপি ৬৮

RoHS:

রোহস 2011/65/ইইউ

বিশেষভাবে তুলে ধরা:

আইপি৬৮ জাম্পার ক্যাবল

রোএইচএস-সম্মত প্যাচ কর্ড

সুপার ফ্লেক্সিবল পিগটেল

পেমেন্ট ও শিপিংয়ের শর্তাবলী

ন্যূনতম চাহিদার পরিমাণ

1000

ডেলিভারি সময়

৫-৮ কার্যদিবস

পরিশোধের শর্ত

L/C, D/A, D/P, T/T, ওয়েস্টার্ন ইউনিয়ন, মানিগ্রাম

পণ্যের বর্ণনা

DAWNERGY জাম্পার কেবল

পণ্যের বৈশিষ্ট্য

বৈশিষ্ট্য	মান
কেবলের প্রকার	HCAHY(Z)-50-9(1/2"সুপার ফ্লেক্সিবল)
আইপি সুরক্ষা শ্রেণী	IP68
RoHS	RoHS 2011/65/EU

পণ্যের বর্ণনা

গঠন

জাম্পার কেবল, 7/16 পুরুষ-7/16 পুরুষ সরল সংযোগকারী জলরোধী রাবার বুট সহ
জাম্পার কেবল, 4.3-10 পুরুষ সরল, 7-16 পুরুষ কোণ (L-টাইপ) সংযোগকারী জলরোধী রাবার বুট সহ
জাম্পার কেবল, 4.3/10 পুরুষ -7/16 পুরুষ সরল সংযোগকারী জলরোধী রাবার বুট সহ
জাম্পার কেবল, 4.3/10 পুরুষ-4.3/10 পুরুষ সরল সংযোগকারী জলরোধী রাবার বুট সহ

কেবল স্পেসিফিকেশন

পরামিতি	স্পেসিফিকেশন
কেবলের প্রকার	HCAHY(Z)-50-9(1/2"সুপার ফ্লেক্সিবল)
কেবল অভ্যন্তরীণ কন্ডাক্টর উপাদান	তামা-আবৃত অ্যালুমিনিয়াম তার
ডাইইলেকট্রিক	ফিজিক্যাল ফোম PE
বাইরের কন্ডাক্টর উপাদান	তরঙ্গায়িত তামার টিউব
জ্যাকেট	কালো PE / কম ধোঁয়া হ্যালোজেন-মুক্ত অগ্নি-প্রতিরোধী IEC 60754-1:2011
জ্যাকেট ব্যাস	≥13.1 মিমি
ওজন	166 গ্রাম/মি (সমস্ত প্রকার)
আইপি সুরক্ষা শ্রেণী	IP68 IEC 60529:2001
নূন্যতম বাঁক ব্যাসার্ধ	1 রাউন্ড ≤ 25 অনেক রাউন্ড ≤ 35

বৈদ্যুতিক বৈশিষ্ট্য

পরামিতি	স্পেসিফিকেশন
বৈশিষ্ট্যপূর্ণ প্রতিবন্ধকতা	50±2 ওহম
অপারেটিং ফ্রিকোয়েন্সি	≥ 8.8 (GHz)
সর্বোচ্চ ভোল্টেজ	≥ 16 (kW)
অভ্যন্তরীণ এবং বাইরের কন্ডাকটরের মধ্যে ভোল্টেজ (V)	≥ 2500
6M জাম্পারের সন্নিবেশ ক্ষতি @900/1800/2600MHz	≤0.75/1.05/1.40
10M জাম্পারের সন্নিবেশ ক্ষতি @900/1800/2600MHz	≤1.18/1.67/2.27
VSWR	@DC-2200 MHz ≤1.10 @2200-2700 MHz ≤1.15 @2700-3800 MHz ≤1.18
ডাইনামিক PIM (IM3) IEC 62037 (dBc) @700/900/1800/2600MHz	জাম্পার সংযোগকারী স্ট্যান্ডার্ড 7/16 DIN সহ ≤-159dBc জাম্পার সংযোগকারী স্ট্যান্ডার্ড 4.3-10 সহ ≤-162dBc
ইনসুলেটর প্রতিরোধ ক্ষমতা	≥5000MΩ

যান্ত্রিক বৈশিষ্ট্য

পরামিতি	স্পেসিফিকেশন
নূন্যতম বাঁক ব্যাসার্ধ	1 রাউন্ড ≤ 25 অনেক রাউন্ড ≤ 35
আইপি সুরক্ষা শ্রেণী	IP68 IEC 60529:2001

পরিবেশগত বৈশিষ্ট্য

পরামিতি	স্পেসিফিকেশন
তাপমাত্রা সীমা	-40℃ +85℃
নিরপেক্ষ লবণাক্ত কুয়াশা	IEC 60068-2-11(48H)
কম্পন	IEC 60068-2-6
আর্দ্রতা, স্থিতিশীল অবস্থা	IEC 60068-2-3
RoHS	RoHS 2011/65/EU
UV প্রতিরোধ ক্ষমতা	IEC-60068-2-5

অর্ডার করার তথ্য

বর্ণনা	পণ্যের কোড	ওজন (g)
জাম্পার কেবল, 7/16 পুরুষ-7/16 পুরুষ সরল সংযোগকারী জলরোধী রাবার বুট সহ দৈর্ঘ্য 6M	DA-JPC-7.16M STC -7/16M STC-6M	1080 ±20
জাম্পার কেবল, 7/16 পুরুষ-7/16 পুরুষ সরল সংযোগকারী জলরোধী রাবার বুট সহ দৈর্ঘ্য 10M	DA-JPC-7.16M STC -7/16M STC-10M	1750±20
জাম্পার কেবল, 4.3-10 পুরুষ সরল, 7-16 পুরুষ কোণ (L-টাইপ) সংযোগকারী জলরোধী রাবার বুট সহ দৈর্ঘ্য 6M	DA-JPC-4.3-10M STC-7/16M AGC-6M	1095±20
জাম্পার কেবল, 4.3-10 পুরুষ সরল, 7-16 পুরুষ কোণ (L-টাইপ) সংযোগকারী জলরোধী রাবার বুট সহ দৈর্ঘ্য 10M	DA-JPC-4.3-10M STC-7/16M AGC-10M	1760±20
জাম্পার কেবল, 4.3/10 পুরুষ -7/16 পুরুষ সরল সংযোগকারী জলরোধী রাবার বুট সহ দৈর্ঘ্য 6M	DA-JPC-4.3-10M STC-7/16M STC-6M	1070±20
জাম্পার কেবল, 4.3/10 পুরুষ -7/16 পুরুষ সরল সংযোগকারী জলরোধী রাবার বুট সহ দৈর্ঘ্য 10M	DA-JPC-4.3-10M STC-7/16M STC-10M	1740±20
জাম্পার কেবল, 4.3/10 পুরুষ-4.3/10 পুরুষ সরল সংযোগকারী জলরোধী রাবার বুট সহ দৈর্ঘ্য 6M	DA-JPC-4.3-10M STC-4.3-10M STC -6M	1060±20
জাম্পার কেবল, 4.3/10 পুরুষ-4.3/10 পুরুষ সরল সংযোগকারী জলরোধী রাবার বুট সহ দৈর্ঘ্য 10M	DA-JPC-4.3-10M STC-4.3-10M STC -10M	1730±20

প্রতিটি জাম্পারে প্রস্তুতকারকের চিহ্ন দিয়ে লেবেল করা হয়েছে এবং এতে মূল পণ্যের বিবরণ অন্তর্ভুক্ত রয়েছে যেমন: প্রস্তুতকারকের নাম, মডেল, যন্ত্রাংশ নম্বর, তৈরির তারিখ এবং মোট দৈর্ঘ্যের চিহ্নিতকরণ।
