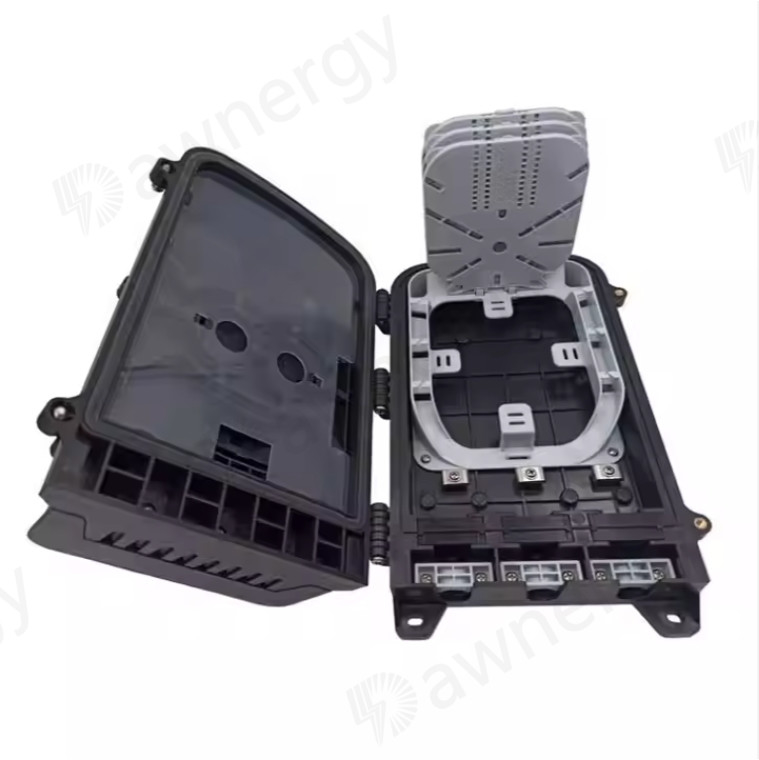

DA-FDB-16A2-PA-17 ফাইবার অপটিক ডিস্ট্রিবিউশন বক্স

DA-FDB-16A2-PA-17 ফাইবার অপটিক ডিস্ট্রিবিউশন বক্স

ডনর্জি'র ফাইবার অপটিক ডিস্ট্রিবিউশন বক্সটি এফটিটিএক্স যোগাযোগ নেটওয়ার্ক সিস্টেমে ড্রপ ক্যাবলের সাথে সংযোগ স্থাপনের জন্য ফিডার ক্যাবলের জন্য একটি সমাপ্তি পয়েন্ট হিসাবে ব্যবহৃত হয়। ফাইবার স্প্লাইসিং, বিভক্তকরণ,এই বাক্সে বিতরণ করা যেতে পারে, এবং এদিকে এটি FTTx নেটওয়ার্ক বিল্ডিংয়ের জন্য শক্তিশালী সুরক্ষা এবং পরিচালনা সরবরাহ করে।

মিনি টাইপ পিএলসি স্প্লিটার জন্য উপযুক্ত

বৈশিষ্ট্য

• সম্পূর্ণ বন্ধ কাঠামো।
• উপাদানঃ পিপি, ভিজা-প্রতিরোধী, জল-প্রতিরোধী, ধুলো-প্রতিরোধী, অ্যান্টি-এজিং, আইপি 65 পর্যন্ত সুরক্ষা স্তর।
• ফিডার ক্যাবল এবং ড্রপ ক্যাবল, ফাইবার স্প্লাইসিং, ফিক্সিং, স্টোরেজ, বিতরণ... ইত্যাদি সব একসাথে।
• ক্যাবল, পিগটাইল এবং প্যাচ কর্ডগুলি একে অপরকে বিরক্ত না করে তাদের নিজস্ব পথ দিয়ে চলছে, মাইক্রো টাইপ পিএলসি স্প্লিটার ইনস্টলেশন, সহজ রক্ষণাবেক্ষণ।
• বিতরণ প্যানেলটি ফ্লিপ আপ করা যেতে পারে, ফিডার ক্যাবলটি এক্সপ্রেশন পোর্টের মাধ্যমে স্থাপন করা যেতে পারে, রক্ষণাবেক্ষণ এবং ইনস্টলেশনের জন্য সহজ।
• সমর্থন মুল/উইল মাউন্ট, এয়ার ক্যাবল মাউন্ট ইনস্টলেশন, উভয় অভ্যন্তরীণ এবং বহিরঙ্গন ব্যবহারের জন্য উপযুক্ত।

অ্যাপ্লিকেশন

• FTTH অ্যাক্সেস নেটওয়ার্ক
• টেলিযোগাযোগ নেটওয়ার্ক
• স্থানীয় এলাকা নেটওয়ার্ক

বিশেষ উল্লেখ

1. পরিবেশগত স্পেসিফিকেশন

কাজের তাপমাত্রাঃ-৪০°C+৮৫°C

আপেক্ষিক আর্দ্রতাঃ ≤85% ((+30°C)

বায়ুমণ্ডলীয় চাপঃ70KPa106Kpa

2. বজ্ররোধী প্রযুক্তিগত বিবরণী

• গ্রাউন্ডিং ডিভাইসটি ক্যাবিনেটের সাথে বিচ্ছিন্ন, বিচ্ছিন্নতা প্রতিরোধের 2 MΩ/500V (DC) এর চেয়ে কম
• গ্রাউন্ডিং ডিভাইস এবং ক্যাবিনেটের মধ্যে প্রতিরোধের ভোল্টেজ 3000V ((DC) / মিনিট কম নয়, কোন ছিদ্র, কোন ফ্ল্যাশওভার নেই

ক্যাবল ওয়ে

(ছবি ২)

ইনস্টলেশন

1দেয়াল-মাউন্ট ইনস্টলেশন

টেবিল 1 এর আকারের উপর ভিত্তি করে প্রাচীরের মধ্যে 4 টি গর্ত ড্রিল করুন, প্রসারণ বোল্ট Φ7.5 * 40 রাখুন, গর্তগুলি মেলে এমন বাক্সটি রাখুন এবং বোল্ট ব্যবহার করুন (চিত্র 3)

2পল-মাউন্ট ইনস্টলেশন

টেলিকম মেরুতে মেরু রিংয়ের 1 সেট সংযুক্ত করুন (চিত্র 4)

3.উপরের কাঠামো

তারের উপর ঝুলন্ত ওভারহেডের চ্যাসিতে ইনস্টল করা দুটি বন্ধ করুন, এবং তারপর বোল্ট করুন, কেসটি পড়ে যাওয়া থেকে বিরত রাখুন। (চিত্র 5)

ছবি ৩ প্রাচীরের উপর লাগানো মেশিন ছবি ৪ খুঁটির উপর লাগানো মেশিন

ছবি ৫। উপরের কাঠামো
