60ch 100GHz AAWG মডিউলের স্পেসিফিকেশন
  • 60ch 100GHz AAWG মডিউলের স্পেসিফিকেশন
  • 60ch 100GHz AAWG মডিউলের স্পেসিফিকেশন
  • 60ch 100GHz AAWG মডিউলের স্পেসিফিকেশন
  • 60ch 100GHz AAWG মডিউলের স্পেসিফিকেশন

60ch 100GHz AAWG মডিউলের স্পেসিফিকেশন

উৎপত্তি স্থল চীন
পরিচিতিমুলক নাম Dawnergy
পণ্যের বিবরণ
ব্র্যান্ড:
ডনার্জি
অপটিক্যাল ফাইবার টার্মিনেশন:
এলসি/ইউপিসি
সাধারণ ফাইবার দৈর্ঘ্য:
L: 500±50
সাধারণ ফাইবার টাইপ:
৯০০ মাইক্রোমিটার লস টিউব G657A2
প্যাকেজ আকার:
120*70*10.5
চ্যানেল ফাইবারের ধরন:
৯০০ মাইক্রোমিটার লস টিউব G657A2
পেমেন্ট ও শিপিংয়ের শর্তাবলী
পরিশোধের শর্ত
L/C, D/A, D/P, T/T
পণ্যের বর্ণনা

60ch 100GHz AAWG মডিউলের স্পেসিফিকেশন

1আবেদনপত্রের নোট

  1. এই স্পেসিফিকেশনগুলি সি-ব্যান্ড 100GHz ফ্ল্যাট-টপ MUX/DEMUX এর জন্য DWDM সিস্টেমে ব্যবহৃত হয়।

  2. এডব্লিউজি মডিউল অথার্মাল।

2অপটিক্যাল স্পেসিফিকেশন



       2.১ অপটিক্যাল সিগন্যাল ট্রান্সমিশনের চিত্র








60ch 100GHz AAWG মডিউলের স্পেসিফিকেশন 0

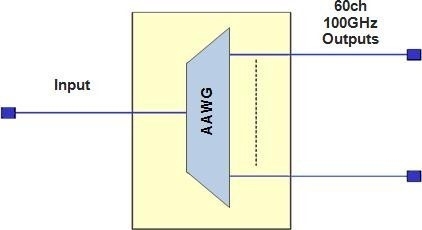

চিত্র ১ অপটিক্যাল সিগন্যাল ট্রান্সমিশন বৈশিষ্ট্য



2.২ অপটিক্যাল স্পেসিফিকেশন

টেবিল ১ অপটিক্যাল স্পেসিফিকেশন

60ch 100GHz AAWG মডিউলের স্পেসিফিকেশন 1

60ch 100GHz AAWG মডিউলের স্পেসিফিকেশন 2



কানেক্টরের ক্ষতি অন্তর্ভুক্ত।

টেবিল ২ চ্যানেল পরিকল্পনা

প্রকার

প্রথম চ্যানেল

ফ্রিকোয়েন্সি (THz)

শেষ চ্যানেল

ফ্রিকোয়েন্সি (THz)

প্রথম চ্যানেল

তরঙ্গদৈর্ঘ্য (এনএম)

শেষ চ্যানেল

তরঙ্গদৈর্ঘ্য (এনএম)

এমনকি 196.6 190.7 1524.885 1572.063



টেবিল ৩ চ্যানেল তালিকাঃ ৬০ চ্যানেলের জন্য পাসব্যান্ড

60ch 100GHz AAWG মডিউলের স্পেসিফিকেশন 3
60ch 100GHz AAWG মডিউলের স্পেসিফিকেশন 4



3পরিবেশগত অবস্থা এবং সর্বোচ্চ রেটিং

টেবিল ৪ পরিবেশগত অবস্থা

পরামিতি নোট বিশেষ উল্লেখ ইউনিট
মিনিট প্রকার ম্যাক্স
অপারেটিং তাপমাত্রা   -৫   +৬৫ °C
সংরক্ষণ তাপমাত্রা   -৪০   +৮৫ °C
আপেক্ষিক আর্দ্রতা   0   95 %



4. মেকানিক্যাল স্পেসিফিকেশন

4.1যান্ত্রিক অঙ্কন






60ch 100GHz AAWG মডিউলের স্পেসিফিকেশন 5



চিত্র ২ এএডব্লিউজি সমতল অঙ্কন



4.2ফাইবারের দৈর্ঘ্য



পরামিতি নোট বিশেষ উল্লেখ ইউনিট
মিনিট প্রকার ম্যাক্স
অপটিক্যাল ফাইবার টার্মিনেশন   এলসি/ইউপিসি
প্যাকেজের আকার (L*W*H) ১২০ গুণ ৭০ গুণ ১০।5 মিমি3
সাধারণ ফাইবার দৈর্ঘ্য সংযোগকারী সহ L: 500±50 মিমি
সাধারণ ফাইবার টাইপ

৯০০ মাইক্রোমিটার লস টিউব

G657A2


মডিউল থেকে ফ্যান-আউট পর্যন্ত ফাইবার   L1: 500±50 মিমি
ফ্যান-আউট থেকে সংযোগকারী পর্যন্ত ফাইবার

সহ

সংযোগকারী

L2: 500±50 মিমি
চ্যানেল ফাইবারের ধরন   ৯০০ মাইক্রোমিটার লস টিউব G657A2





60ch 100GHz AAWG মডিউলের স্পেসিফিকেশন 6



চিত্র 3 এএডাব্লুজি মডিউল কাঠামো এবং ফাইবার দৈর্ঘ্যের চিত্র







60ch 100GHz AAWG মডিউলের স্পেসিফিকেশন 7

4.3.FANOUT বক্স অঙ্কন



60ch 100GHz AAWG মডিউলের স্পেসিফিকেশন 8









































চিত্র 4 ফ্যান আউট সমতল অঙ্কন
