| উৎপত্তি স্থল | চীন |
| পরিচিতিমুলক নাম | Dawnergy |
| সাক্ষ্যদান | NA |
| মডেল নম্বার | FULLX |

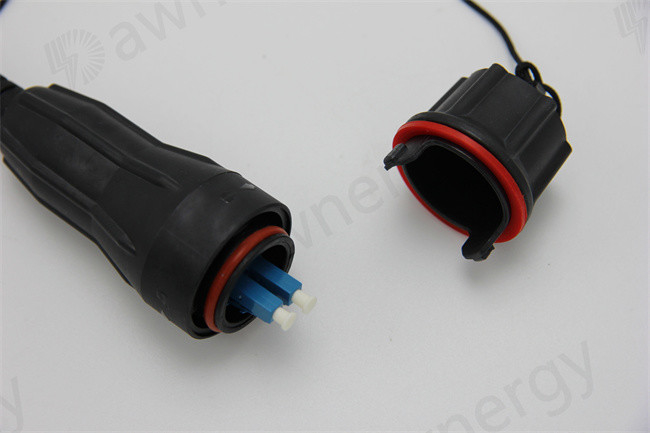

এফটিটিএ এবং এফটিটিএইচ ওয়াটারপ্রুফ সংযোগকারীগুলি ফ্যাক্টরি-সমাপ্ত, পরিবেশগতভাবে সিলড এবং কঠোর সংযোগকারী যা অপটিক্যাল অ্যাক্সেস নেটওয়ার্কগুলিতে ড্রপ ক্যাবল স্থাপনের ব্যয় এবং সময় হ্রাস করে।প্যাচকর্ড উল্লেখযোগ্যভাবে প্রয়োজনীয় ড্রপ তারের ইনস্টলেশন কমাতে এবং সক্রিয় ডিভাইসের সাথে সামঞ্জস্যপূর্ণ বিশেষভাবে ডিজাইন করা হয়এই প্যাচকর্ড FTTA এবং FTTH সংযোগের জন্য একটি শক্তিশালী এবং সিলযুক্ত সংযোগ সমাধান প্রদান করে।
প্যাচকর্ড স্পেসিফিকেশন
| পরামিতি | বিশেষ উল্লেখ |
| সংযোগকারী প্রকার | এফটিটিএ এবং এফটিটিএইচ জলরোধী সংযোগকারী |
| ফাইবারের ধরন | এসএম বা এমএম |
| ফাইবার কোর | 1,2৪-২৪ |
| সন্নিবেশ হ্রাস (ডিবি) | জলরোধী সংযোগকারী প্রকারের উপর নির্ভর করে |
| বাইরের জ্যাকেটের উপাদান | LSZH, PE, PVC, PA, TPU অথবা কাস্টমাইজড |
| ক্যাবলের দৈর্ঘ্য (মি) | ব্যক্তিগতকৃত |
| অপারেটিং তাপমাত্রা (°C) | -৪০ ~ +৭০ |
| প্যাচ কর্ড দৈর্ঘ্য সহনশীলতা | |
| সামগ্রিক দৈর্ঘ্য (এল) (মি) | দূরত্ব (সেমি) |
0| +১০/০ |
|
20| +১৫/০ |
|
| L>40 | +০.৫%L/০ |
5.0 মিমি আউটডোর ক্যাবলবিশেষ উল্লেখ
| তারের সংখ্যা | বাইরের গর্ত ব্যাসার্ধ (মিমি) | ওজন (কেজি) | ন্যূনতম প্রসার্য শক্তি (এন) | ন্যূনতম ক্রাশ লোড (N/100mm) | ন্যূনতম বন্ডিং ব্যাসার্ধ (মিমি) | সংরক্ষণ তাপমাত্রা (°C) | |||
| ১-২ | 5.০±০2 | 30 | স্বল্পমেয়াদী | দীর্ঘমেয়াদী | স্বল্পমেয়াদী | দীর্ঘমেয়াদী | স্বল্পমেয়াদী | দীর্ঘমেয়াদী | -২০ ~ +৭০ |
| 800 | 400 | 2000 | 1000 | ২০ ডি | ১০ ডি | ||||
5.0 মিমি আর্মার আউটডোর ক্যাবলবিশেষ উল্লেখ
| তারের সংখ্যা | বাইরের গর্ত ব্যাসার্ধ (মিমি) | ওজন (কেজি) | ন্যূনতম প্রসার্য শক্তি (এন) | ন্যূনতম ক্রাশ লোড (N/100mm) | ন্যূনতম বন্ডিং ব্যাসার্ধ (মিমি) | সংরক্ষণ তাপমাত্রা (°C) | |||
| ১-২ | 5.০±০2 | 45 | স্বল্পমেয়াদী | দীর্ঘমেয়াদী | স্বল্পমেয়াদী | দীর্ঘমেয়াদী | স্বল্পমেয়াদী | দীর্ঘমেয়াদী | -২০ ~ +৭০ |
| 400 | 800 | 2000 | 1000 | ২০ ডি | ১০ ডি | ||||
7.0 মিমি আর্মার আউটডোর ক্যাবলবিশেষ উল্লেখ
| তারের সংখ্যা | বাইরের গর্ত ব্যাসার্ধ (মিমি) | ওজন (কেজি) | ন্যূনতম প্রসার্য শক্তি (এন) | ন্যূনতম ক্রাশ লোড (N/100mm) | ন্যূনতম বন্ডিং ব্যাসার্ধ (মিমি) | সংরক্ষণ তাপমাত্রা (°C) | |||
| ১-৪ | 7.০±০3 | 68 | স্বল্পমেয়াদী | দীর্ঘমেয়াদী | স্বল্পমেয়াদী | দীর্ঘমেয়াদী | স্বল্পমেয়াদী | দীর্ঘমেয়াদী | -২০ ~ +৭০ |
| 600 | 1000 | 2000 | 3000 | ২০ ডি | ১০ ডি | ||||
7.0 মিমি আউটডোর ক্যাবলবিশেষ উল্লেখ
| তারের সংখ্যা | বাইরের গর্ত ব্যাসার্ধ (মিমি) | ওজন (কেজি) | ন্যূনতম প্রসার্য শক্তি (এন) | ন্যূনতম ক্রাশ লোড (N/100mm) | ন্যূনতম বন্ডিং ব্যাসার্ধ (মিমি) | সংরক্ষণ তাপমাত্রা (°C) | |||
| ১-৪ | 7.০±০3 | 50 | স্বল্পমেয়াদী | দীর্ঘমেয়াদী | স্বল্পমেয়াদী | দীর্ঘমেয়াদী | স্বল্পমেয়াদী | দীর্ঘমেয়াদী | -২০ ~ +৭০ |
| 1000 | 600 | 2000 | 1000 | ২০ ডি | ১০ ডি | ||||
অপটিক্যাল বৈশিষ্ট্য
| পয়েন্ট | প্যারামিটার | রেফারেন্স | |
| একক মোড | মাল্টিমোড | ||
| সন্নিবেশ হ্রাস | সর্বাধিক≤0.3dB | সর্বাধিক≤0.3dB | আইইসি 61300-3-34 |
| রিটার্ন লস |
≥60dB (APC) |
≥30dB (ইউপিসি) | আইইসি 61300-3-6 |
শেষ মুখের জ্যামিতি
| পয়েন্ট | ইউপিসি | এপিসি |
| কার্ভের ব্যাসার্ধ (মিমি) | ৭-২৫ | ৫-১২ |
| ফাইবার উচ্চতা (এনএম) | -১০০-১০০ | -১০০-১০০ |
| শীর্ষ স্থানান্তর (এমএম) | ০-৫০ | ০-৫০ |
| এপিসি কোণ (°) | ৮±০।2 | |
| মূল ত্রুটি (°) | 0.২ সর্বোচ্চ |
পরীক্ষার শর্তাবলী
প্যাকেজিং (থিন ফিল্ম রাইপিং এবং কার্টন প্যাকিং)
