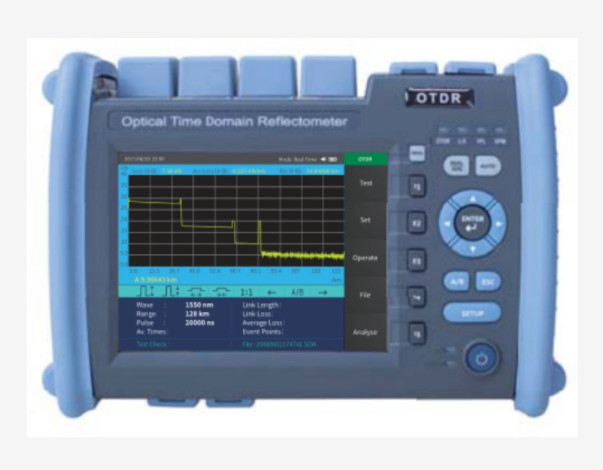

DA-OTDR60-PON অপটিক্যাল টাইম-ডোমেইন রিফ্লেক্টোমিটার OTDR
  • DA-OTDR60-PON অপটিক্যাল টাইম-ডোমেইন রিফ্লেক্টোমিটার OTDR
DA-OTDR60-PON অপটিক্যাল টাইম-ডোমেইন রিফ্লেক্টোমিটার OTDR

DA-OTDR60-PON অপটিক্যাল টাইম-ডোমেইন রিফ্লেক্টোমিটার OTDR

উৎপত্তি স্থল চীন
পরিচিতিমুলক নাম Dawnergy
সাক্ষ্যদান CE
মডেল নম্বার DA-OTDR60-PON
পণ্যের বিবরণ
অ্যাপ্লিকেশন:
অপটিক্যাল নেটওয়ার্ক ইনস্টলেশন
ক্ষতির সমাধান:
± 0.001dB
ক্ষতির নির্ভুলতা:
± ০.০৫ ডিবি/ডিবি
আকার:
227 x 160 x 70 মিমি
ওজন:
1.2 কেজি
সংযোগকারী:
FC/UPC (বিনিময়যোগ্য SC, ST)
বিশেষভাবে তুলে ধরা:

অপটিক্যাল ডোমেইন রিফ্লেক্টোমিটারের ত্রুটি সমাধান

,

পন নেটওয়ার্ক অপটিকাল ডোমেইন রিফ্লেক্টোমিটার

,

5.6 ইঞ্চি অপটিক্যাল টিডিআর

পেমেন্ট ও শিপিংয়ের শর্তাবলী
ন্যূনতম চাহিদার পরিমাণ
1
মূল্য
case by case
প্যাকেজিং বিবরণ
হার্ড পেপার বক্স প্যাকেজ, কাঠের প্যালেট
পণ্যের বর্ণনা

DA-OTDR60-PON

অপটিক্যাল টাইম-ডোমেইন রিফ্লেক্টোমিটার(ওটিডিআর)

ডোনারজি'র DA-OTDR60-PON OTDR 5.6 ইঞ্চি রঙিন স্ক্রিন গ্রহণ করে, কী এবং স্পর্শের দ্বৈত অপারেশন। এটির সর্বোচ্চ গতিশীল পরিসীমা 45 ডিবি এবং PON নেটওয়ার্ক পরীক্ষায় 1:64 অপটিকাল স্প্লিটারগুলি প্রবেশ করতে পারে;পুরো মেশিনটি ভিএফএলকে একত্রিত করে, ইভেন্ট ম্যাপ, অপটিক্যাল পাওয়ার মিটার মাল্টি-ফাংশনাল ইন্টিগ্রেশন গ্রাহকদের ক্ষেত্রের পরীক্ষা এবং রক্ষণাবেক্ষণ দক্ষতার সাথে সমাধান করতে সহায়তা করে।



বৈশিষ্ট্য

  • PON নেটওয়ার্ক পরীক্ষা
  • তথ্যের ব্যাচ প্রক্রিয়াকরণ, রিপোর্ট ফর্ম মুদ্রণ
  • যোগাযোগ বিচ্ছিন্ন নয়, অনলাইন পরীক্ষা
  • স্ট্যান্ডার্ড এসওআর ফাইল আউটপুট ফরম্যাট
  • কী + টাচ স্ক্রিন দ্বৈত অপারেশন মোড


অ্যাপ্লিকেশন

  • অপটিকাল নেটওয়ার্ক ইনস্টলেশন এবং সমস্যা সমাধান
  • ব্যাকবোন অপটিকাল নেটওয়ার্ক
  • WAN, অ্যাক্সেস নেটওয়ার্ক এবং LAN ফাইবার পরীক্ষা




বিশেষ উল্লেখ

পরামিতি স্পেসিফিকেশন
মডেল OTDR60-PON1 OTDR60-PON2 OTDR60-PON3 OTDR60-PON4 OTDR60-PON5
তরঙ্গদৈর্ঘ্য (এনএম)

১৩১০±২০
১৫৫০±২০

 ১৬২৫±২০ ১৬৫০±১৫

১৩১০/১৫৫০±২০
১৬২৫±১৫

১৩১০/১৫৫০±২০
১৬৫০±১৫
সর্বাধিক গতিশীল পরিসীমা ৩৭/৩৫ ডিবি ৩৮ ডিবি ৩৮ ডিবি ৩৮/৩৫/৩৫ ডিবি ৩৮/৩৫/৩৫ ডিবি
ইভেন্ট ব্লাইন্ড অঞ্চল ১ মিটার 0.8 মিটার 0.8 মিটার 0.8 মিটার 0.8 মিটার
ATT অন্ধ অঞ্চল ৬ মিটার ৬ মিটার ৬ মিটার ৬ মিটার ৬ মিটার
PON অন্ধ অঞ্চল ৩০ মিটার ৩০ মিটার ৩০ মিটার ৩০ মিটার ৩০ মিটার
পরীক্ষার পরিসীমা ৫০০ মিটার/১ কিমি/২ কিমি/৪ কিমি/৮ কিমি/১৬ কিমি/৩২ কিমি/৬৪ কিমি/১২৮ কিমি/২৫৬ কিমি
পালস প্রস্থ 3/5/10/30/50/80/160/320/500/800/1000/3000/5000/8000/10000/20000ns
পরিসীমা নির্ভুলতা ± (0.75m + 5×10-5 ×দূরত্ব + নমুনা গ্রহণের স্থান)
ক্ষতির সমাধান ± 0.001 ডিবি
ক্ষতির নির্ভুলতা ± ০.০৫ ডিবি/ডিবি
নমুনা পয়েন্ট 16k ~ 256k
নমুনা রেজোলিউশন 0.০৫ মিটার থেকে ১৬ মিটার
প্রতিফলন নির্ভুলতা ±3dB
ফাইল ফরম্যাট এসওআর স্ট্যান্ডার্ড ফাইল ফরম্যাট
ক্ষতি পরিমাপ মোড ৪ পয়েন্ট পদ্ধতি/ ৫ পয়েন্ট পদ্ধতি
লেজার সুরক্ষা লিভার ক্লাস ২
রিফ্রেশ রেট ৩ হার্জ
তথ্য সঞ্চয়স্থান অভ্যন্তরীণ স্টোরেজঃ ≤3000 কার্ভ; বাহ্যিক স্টোরেজঃ 4G বিট
সংযোগকারী এফসি/ইউপিসি (পরিবর্তনীয় এসসি, এসটি)
ডেটা ইন্টারফেস ইউএসবি, মিনি-ইউএসবি, ১০০ এম ইথারনেট পোর্ট
ওপিএম
তরঙ্গদৈর্ঘ্যের পরিসীমা ৮০০nm থেকে ১৭০০nm
সংযোগকারী ইউনিভার্সাল জয়েন্ট FC/SC/ST
পরীক্ষার পরিধি -৫০ ডিবিএম ~ +২৬ ডিবিএম
অনিশ্চয়তা ±৫%
ক্যালিব্রেশন তরঙ্গদৈর্ঘ্য ৮৫০/৯৮০/১৩০০/১৩১০/১৪৯০/১৫৫০/১৬২৫/১৬৫০nm
LS
লেজার টাইপ এফপি-এলডি
তরঙ্গদৈর্ঘ্য OTDR আউটপুট তরঙ্গদৈর্ঘ্যের সাথে সামঞ্জস্যপূর্ণ
আউটপুট পাওয়ার ≥-৫ ডিবিএম
স্থিতিশীলতা CW, ±0.5dB/15min
সংযোগকারী এফসি/ইউপিসি (পরিবর্তনীয় এসসি, এসটি)
ভিএফএল
তরঙ্গদৈর্ঘ্য ৬৫০±২০ এনএম
আউটপুট পাওয়ার ≥10mW
মোড CW/1Hz/2Hz
সংযোগকারী এফসি/ইউপিসি (পরিবর্তনীয় এসসি, এসটি)
অন্যান্য
প্রদর্শন 5.৬ ইঞ্চি রঙিন এলসিডি + টাচ স্ক্রিন
পাওয়ার সাপ্লাই

এসি/ডিসি অ্যাডাপ্টারঃ ইনপুটঃ 100v~240v, 50/60Hz, 0.6A; আউটপুটঃ 12v~19v, 1.5A
লি-ব্যাটারিঃ 7.4V, 5200mAh
কাজের তাপমাত্রা -১০-+৫০°সি
সংরক্ষণ তাপমাত্রা -৪০-+৭০°সি
ওজন 1.২ কেজি
আকার 227 x 160 x 70 মিমি



স্ট্যান্ডার্ড প্যাকেট

না, না। পণ্য ইউনিট পরিমাণ
1 ওটিডিআর সেট 1
2 পাওয়ার অ্যাডাপ্টার টুকরা 1
3 ইউ ডিস্ক (সফটওয়্যার এবং ব্যবহারের নির্দেশিকা) টুকরা 1
4 টাচ পেন টুকরা 1
5 ডেটা লাইন টুকরা 1
6 ওটিডিআর এসসি অ্যাডাপ্টার টুকরা 1
7 ওপিএম এসসি অ্যাডাপ্টার টুকরা 1
8 ক্যালিব্রেশন সার্টিফিকেশন টুকরা 1
10 বিশুদ্ধ কাঠের টুকরো টুকরা 10
11 চামড়ার কব্জি টুকরা 1
12 যন্ত্রের জন্য বিশেষ ব্যাকপ্যাক টুকরা 1



অর্ডার সংক্রান্ত তথ্য

পার্ট নম্বর নাম বর্ণনা
DA-OTDR60-PON1 ওটিডিআর SM 1310/1550nm, গতিশীল পরিসীমাঃ 37/35dB, FC/UPC (Interchangeable SC, ST), পাওয়ার মিটার, আলোর উৎস, ভিএফএল ফাংশন সহ
DA-OTDR60-PON2 ওটিডিআর SM 1625nm, গতিশীল পরিসীমাঃ 38dB, FC/UPC (Interchangeable SC, ST), পাওয়ার মিটার, আলোর উৎস, ভিএফএল ফাংশন সহ
DA-OTDR60-PON3 ওটিডিআর SM 1650nm, গতিশীল পরিসীমাঃ 38dB, FC/UPC (Interchangeable SC, ST), পাওয়ার মিটার, আলোর উৎস, VFL ফাংশন সহ
DA-OTDR60-PON4 ওটিডিআর SM 1310/1550/1625nm, গতিশীল পরিসীমাঃ 38/35/35dB, FC/UPC (Interchangeable SC, ST), পাওয়ার মিটার, আলোর উৎস, VFL ফাংশন সহ
DA-OTDR60-PON5 ওটিডিআর SM 1310/1550/1650nm, গতিশীল পরিসীমাঃ 38/35/35dB, FC/UPC (Interchangeable SC, ST), পাওয়ার মিটার, আলোর উৎস, ভিএফএল ফাংশন সহ
